一、產品簡介

通過16位ADC把輸入的直流電壓轉換成數字量，通過RS485通信或模擬量變送輸出。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件、PLC、觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4~20mA、DC0~20mA、DC0~5V、DC0~10V等，輸出的模擬量與輸入的電壓成正比。電源輸入范圍DC9~36V。電源、輸入電壓、RS485通信、模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對模塊參數設置及通信調試。

二、主要技術指標

三、模擬量變送輸出

四、模擬量變送輸出

模擬量可選DC0~20mA、DC4~20mA、DC0~5V、DC0~10V、DC1~5V、DC2-10V等，模擬量輸出，輸入電壓，電源輸入之間相互電氣隔離。模擬量輸出與輸入電壓成正比，具體的輸入輸出對應關系，出廠前根據用戶要求設置好。模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。

五、RS485通信

5.1 RS485通信協議

通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8位數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。

下表為支持的modbus-rtu協議功能碼：

5.2 Modbus通信寄存器地址表

說明：

(1) 當輸入信號類型選擇為0:絕對值測量，不認正負，例如：量程500V，當輸入電壓+300V和-300V時，電壓測量值讀數都為3000；當輸入信號類型選擇為2: 認信號方向, 例如：量程500V，當+300V電壓輸入時，電壓測量值讀數為3000，當-300V電壓輸入時，電壓測量值讀數為-3000。

(2) 門坎值說明，輸入的電壓值小于門坎值，測量值固定為0。門坎值設置為0時，門坎值不起作用。

(3) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。

(4) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。

5.3 通信報文舉例

（1）讀測量電壓值，整數格式，測量電壓為300.0V，RS485地址1：

        上位機發送：01 03 00 00 00 01 84 0A

        變送器回應：01 03 02 0B B8 BF 06

（2）讀測量電壓值，float格式，測量電壓為300.0V，RS485地址1：

        上位機發送：01 03 08 00 00 02 C6 6B

        變送器回應：01 03 04 43 96 00 00 0F 9B

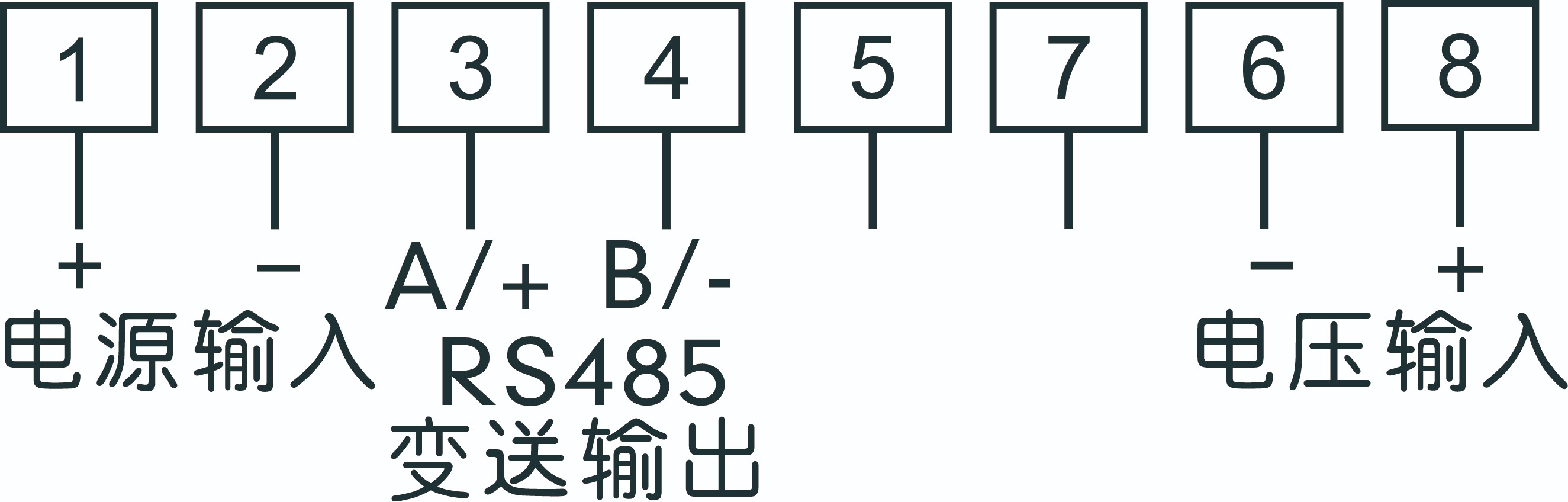

六、接線方式及接線端子圖

說明：電源輸入范圍為DC9~36V。變送器RS485輸出：3、4腳作為485輸出腳；變送器模擬量輸出：3、4腳作為模擬量輸出腳。

附錄A：產品圖片

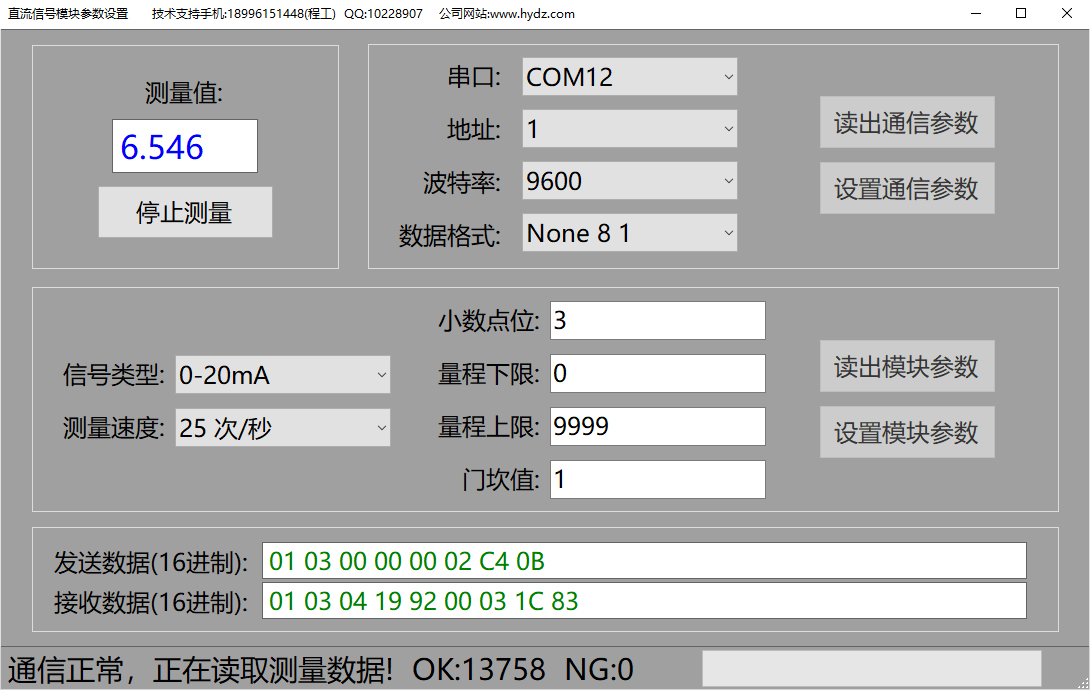

附錄B：參數設置軟件
